龜甲網(wǎng)耐磨陶瓷涂料主要由棕剛玉、碳化硅等耐磨骨料和細粉兩相組成，同時添加燒結(jié)劑、超微粉、涂料助劑、陶瓷粉末、復(fù)合材料粉末、復(fù)合膠黏劑等，顆粒緊密堆積，成型快，強度高，三天既可達到設(shè)計強度，因而使用中沒有較大的宏觀缺陷，體積密度大，其常溫下強度可達200Mpa以上。是普通混凝土和耐火澆筑料使用壽命的50倍以上。

　　原料主要采用離子化合物和部分人工合成共價化合物，根據(jù)固體理論，離子鍵和共價鍵屬強結(jié)合鍵，而結(jié)合系統(tǒng)由于采用復(fù)合強化措施和特殊處理，形成化學(xué)結(jié)合，所以強度和剛度很大，可有效抵御物料的高速沖擊力和剪切應(yīng)力。

　　由于采用了耐酸和耐堿的特殊原料，性能穩(wěn)定，不會和介質(zhì)發(fā)生反應(yīng)，同時耐磨陶瓷涂料的原料多為高溫合成材料，晶體發(fā)育好，結(jié)構(gòu)完整，不受環(huán)境因素的影響，是的惰性材料之一，因而可有效抵御環(huán)境介質(zhì)作用和各種化學(xué)腐蝕。

　　龜甲網(wǎng)耐磨陶瓷涂料的耐磨性：為了說明耐磨陶瓷涂料的耐磨性，做了對比實驗。

　　(1) 對比材料：耐磨陶瓷涂料、16Mn耐磨鋼、65Mn耐磨鋼、耐火澆注料和耐磨陶瓷片。

　　(2) 實驗條件及過程：時間：15min;介質(zhì)：0.5~1mm的金剛砂;速度：120m/s;噴口到樣塊的距離：230mm;噴口和樣塊的角度：90°。

　　(3) 結(jié)論：常溫耐磨陶瓷涂料的耐磨性能是16Mn鋼的10倍、65Mn鋼的9倍、耐火澆注料的50倍，隨著使用溫度的提高耐磨陶瓷涂料的耐磨性能變化很小。

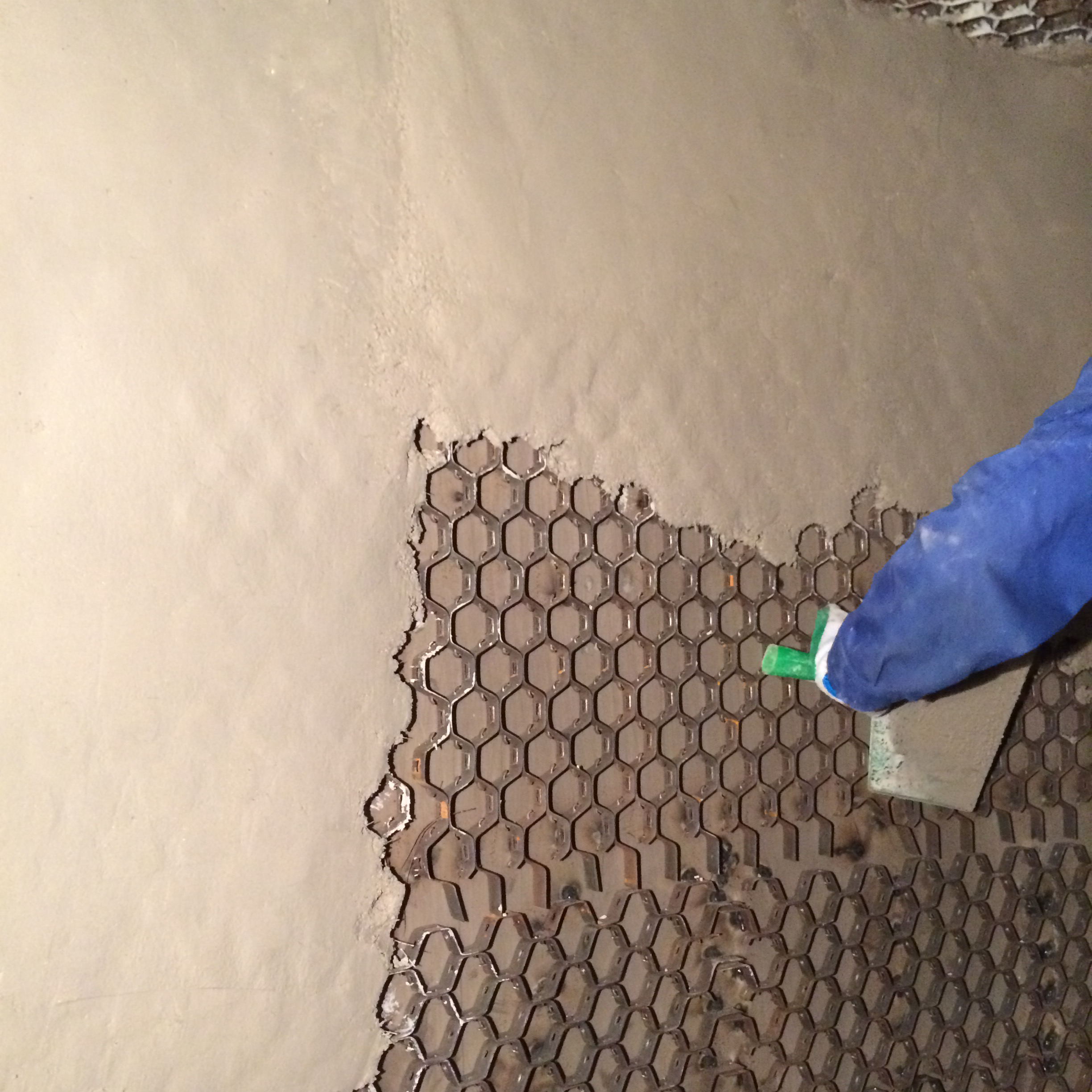

　　龜甲網(wǎng)耐磨陶瓷涂料是一種膠凝材料，由于原料采用特殊的處理方法和嚴(yán)格工藝控制組成，通過一系列的化學(xué)反應(yīng)，使其能在常溫下形成高 的強度及硬度，達到陶瓷的結(jié)合強度標(biāo)準(zhǔn)，故而稱陶瓷耐磨涂料。它具有施工方便，維護容易，成本低廉的特點而被廣泛采用。陶瓷耐磨料主要有骨料和細結(jié)合粉兩相組合，顆粒緊密堆積，因而沒有較大的宏觀缺陷，體積密度大，其常溫下強度可達150MPa以上，特殊產(chǎn)品可達280MPa以上。是普通混凝土和耐火澆筑料無法比擬的。原料主要采用離子化合物和部分人工合成共價化合物，根據(jù)固體理論，離子鍵和共價鍵屬強結(jié)合鍵，而結(jié)合系統(tǒng)由于采用復(fù)合強化措施和特殊處理，形成化學(xué)結(jié)合，所以強度和剛度很大，可有效抵御物料的高速沖擊力和剪切應(yīng)力。在施工現(xiàn)場，將特制液體無機膠水加入這種材料，采用人工或機械方式涂抹在設(shè)備內(nèi)襯或表面，經(jīng)過一系列的化學(xué)反應(yīng)，在常溫下3天后達到陶瓷的結(jié)合強度和硬度。

本文網(wǎng)址： http://kaodili.cn/xyzx/50.html
